Casi di applicazione, vantaggi e selezione del design di condensatori a film sottile negli inverter fotovoltaici

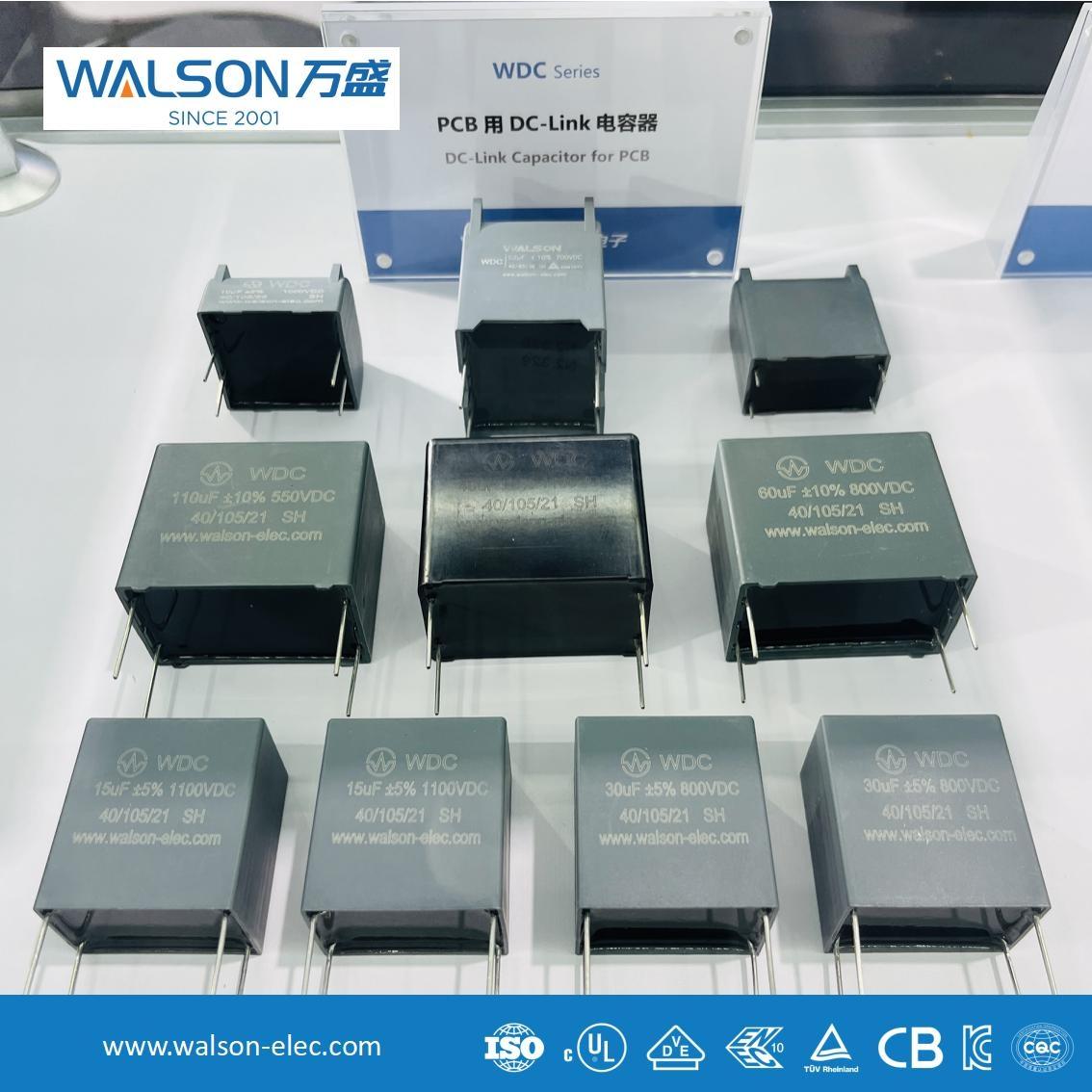

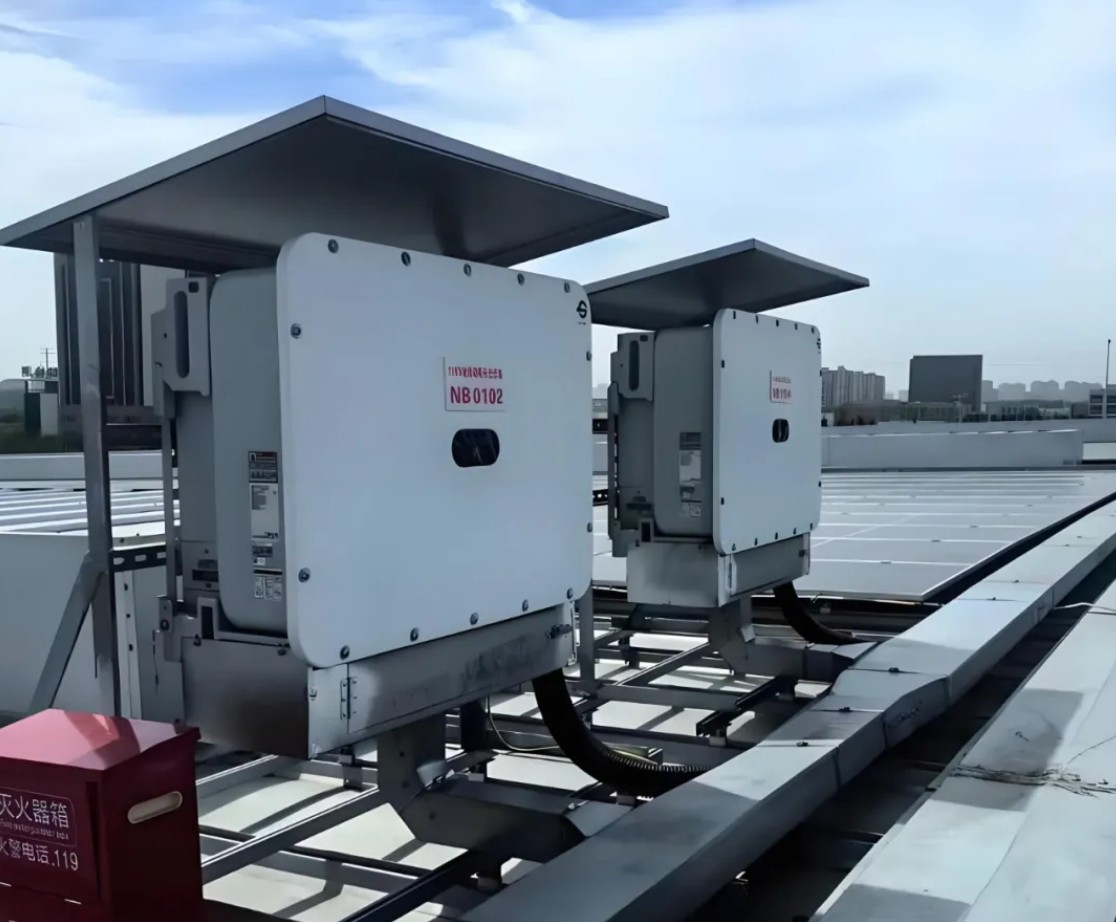

I condensatori del film sono fondamentali negli inverter fotovoltaici, in particolare per la gestione di correnti ad alta ondulazione. Prendendo un inverter da 100kW come esempio, il condensatore DC-Link deve resistere a una corrente di ondulazione massima di 220A (in condizioni a bassa tensione a piena potenza). Per garantire l'affidabilità, la progettazione richiede un margine, con la capacità di corrente ondulata effettiva superiore a 300A.

Il valore di capacità ha un impatto minimo sulla tensione del bus. Ad esempio, a una frequenza di commutazione a 5 kHz, le fluttuazioni di tensione (ΔV) sono trascurabili anche con capacità variabile. Pertanto, il focus non è sulla capacità ma sulla capacità della corrente ondulata del condensatore. L'ESR (resistenza alle serie equivalenti) dei condensatori del film è un parametro chiave: l'ESR a livello consente una corrente di ondulazione più elevata e riduce il numero di condensatori paralleli necessari. Ad esempio, un condensatore da 420μF/1100V con un ESR di 1,2 MΩ ha una valutazione a unità singola di 60A (a 70 ° C) e cinque unità parallele possono soddisfare il requisito 300A.

Il controllo della temperatura è altrettanto importante. La temperatura centrale deve rimanere al di sotto di 85 ° C (con una temperatura del caso di 70 ° C) per garantire la longevità e le prestazioni. Ottimizzando l'ESR e il design termico, il numero di unità parallele può essere ridotto al minimo, riducendo i costi e le dimensioni. In sintesi, i criteri fondamentali per i condensatori DC-link negli inverter fotovolta
