Conoscenza e applicazioni di base dei condensatori cinematografici

I condensatori di film sono componenti elettronici che utilizzano film di plastica come dielettrici, ampiamente impiegati in vari circuiti. La loro struttura centrale è costituita da elettrodi metallici (alluminio o zinco) e dielettrici di film in plastica (ad es. PET, O PP), fabbricato attraverso processi di avvolgimento o impilamento e incapsulato con resina epossidica o custodie in plastica. Questo design garantisce loro non polarità, resistenza ad alta tensione e bassa perdita, rendendoli ideali per circuiti CA ad alta frequenza.

Caratteristiche e vantaggi

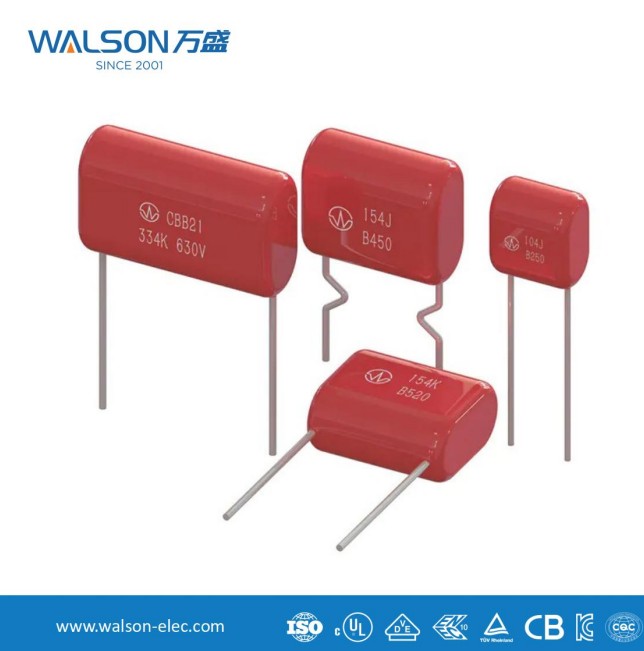

I condensatori cinematografici presentano notevoli vantaggi di performance. Innanzitutto, offrono un'eccellente stabilità della temperatura, con una variazione di capacità minima da -40 ° C a 105 ° C, adatta per ambienti difficili. In secondo luogo, la loro bassa perdita dielettrica (tanΔ <0,001) minimizza i rifiuti di energia. Inoltre, la proprietà di auto-guarigione (recupero dell'isolamento dopo rottura localizzata nei film metallizzati) estende la durata di servizio. Ad esempio, i condensatori del film in polipropilene (CBB) resistono ad alte correnti di impulsi negli inverter, mentre i condensatori di film in poliestere (CL) sono comunemente usati nei circuiti di filtraggio e di accoppiamento.

Applicazioni tipiche

Campo industriale : I condensatori a motore generano coppia tramite spostamento di fase per guidare motori a induzione monofase; I circuiti di snubber in elettronica di alimentazione utilizzano condensatori di film per assorbire i picchi di tensione, proteggendo i moduli IGBT.

Energia rinnovabile : I condensatori DC-Link negli inverter PV richiedono una tolleranza ad alta ondulazione, in cui sono preferiti condensatori di film in polipropilene metallizzati (MKP) a causa del basso ESR. Anche i caricabatterie a bordo del veicolo elettrico (OBC) si basano sulla loro elevata affidabilità.

Elettronica di consumo : Nei driver a LED, i condensatori di film sopprimono l'interferenza elettromagnetica (EMI), migliorando l'efficienza energetica.

Tendenze tecnologiche

Con l'ascesa di 5G e IoT, le richieste di frequenze più elevate e la miniaturizzazione spingono innovazioni nella tecnologia dei condensatori cinematografici. Ad esempio, la metallizzazione di nanoscala migliora la densità di energia, mentre i materiali biodegradabili si allineano con obiettivi ecologici. Le applicazioni future si espanderanno in griglie intelligenti e sistemi di ricarica wireless.
