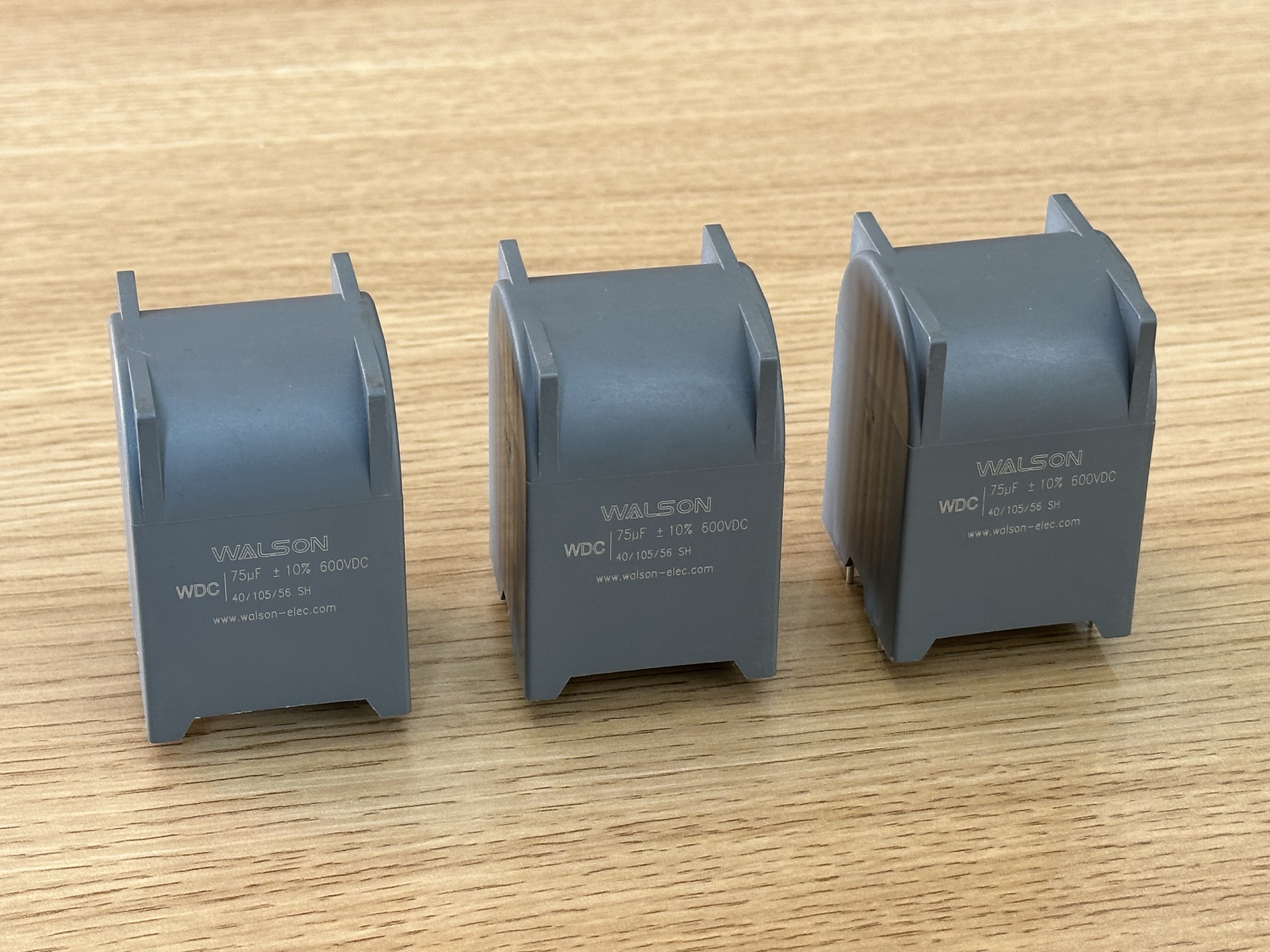

Interpretazione dei parametri ESR/ESL dei condensatori a film e il loro importante impatto sul funzionamento delle apparecchiature

Nei circuiti elettronici, condensatore a film I sono ampiamente utilizzati grazie alla loro stabilità. Per comprendere a fondo le loro prestazioni, non possono essere ignorati due parametri chiave: resistenza serie equivalente (ESR) e induttanza serie equivalente (ESL).

ESR (Resistenza in serie equivalente) si riferisce alla resistenza in serie esibita dal condensatore durante il funzionamento. Non è un resistore fisico indipendente ma è composto da perdite derivanti dalla resistenza dell'elettrodo, dalla resistenza di contatto e dal dielettrico. La presenza di VES porta a due problemi principali: generazione di calore e efficienza ridotta . Quando la corrente di ripple scorre attraverso il condensatore, la potenza viene dissipata attraverso l'ESR (P = I² * ESR). Questa energia viene convertita in calore, aumentando la temperatura interna del condensatore. Secondo la teoria di Arrhenius, per ogni aumento di temperatura di 10°C, la durata di vita del condensatore spesso si dimezza. Pertanto, una bassa ESR è fondamentale per garantire una lunga durata e un'elevata efficienza operativa.

ESL (induttanza in serie equivalente) deriva dall'induttanza parassita formata dai conduttori del condensatore e dalla struttura dell'elettrodo interno. Nelle applicazioni a bassa frequenza, l'effetto dell'ESL è trascurabile. Tuttavia, nei circuiti di commutazione ad alta frequenza (come alimentatori switching e inverter), l'ESL risuona con il condensatore, creando una reattanza induttiva (XL = 2πfL). Ciò fa sì che il condensatore perda le sue caratteristiche di filtraggio originali alle alte frequenze e possa persino indurre oscillazioni o picchi di tensione nel circuito, interferendo con il normale funzionamento dell'apparecchiatura.

Impatto importante sul funzionamento dell'apparecchiatura:

Per le apparecchiature ad alta densità di potenza come i veicoli a nuova energia e gli inverter fotovoltaici, il tasso di variazione di corrente (di/dt) è estremamente elevato. Se la ESR del condensatore a film è troppo elevata, il rischio di fuga termica aumenta in modo significativo. Se l'ESL è troppo elevato, non può assorbire efficacemente la sovratensione generata durante la commutazione dei transitori, danneggiando potenzialmente i dispositivi a semiconduttore di potenza (come gli IGBT). Pertanto, selezionando i condensatori a film con bassa ESR e bassa ESL è di vitale importanza per migliorare l'efficienza energetica, l'affidabilità e la compatibilità elettromagnetica (EMC) delle apparecchiature.
