Condensatore soppressore IGBT di tipo assiale WSA

Caratteristiche:

Elettrodo metallizzato bifacciale, dielettrico in film di polipropilene

Conduttore assiale, bassa perdita e piccolo aumento della temperatura intrinseca

Avvolto con nastro in poliestere e riempito con resina epossidica ignifuga (UL94 V-0)

Specifica

Norma di riferimenTo	GB/T17702 (IEC 61071)
Categoria climatica	40/105/56
Temperatura nominale	85 ℃
Temperatura operativa	-40~105℃
U _N Voltaggio normale	630/850/1000/1200/1600/2000/2500/3000 Vcc 420/450/500/600/650/700/725/750 Vca
Tolleranza di capacità	±5%（J）±10%（K）
Prova di tensione	1,5U _N (10 secondi)
R _Ins Resistenza di isolamento	C _N ≤0,33μF：≥15000MΩ CN＞0,33μF：≥5000s（20℃ 100Vcc, 1min）
tanδ Fattore di dissipazione	≤0,0005 (1kHz, 20℃)
t _EL Durata prevista	100.000 ore@U _N , Θhs=70℃

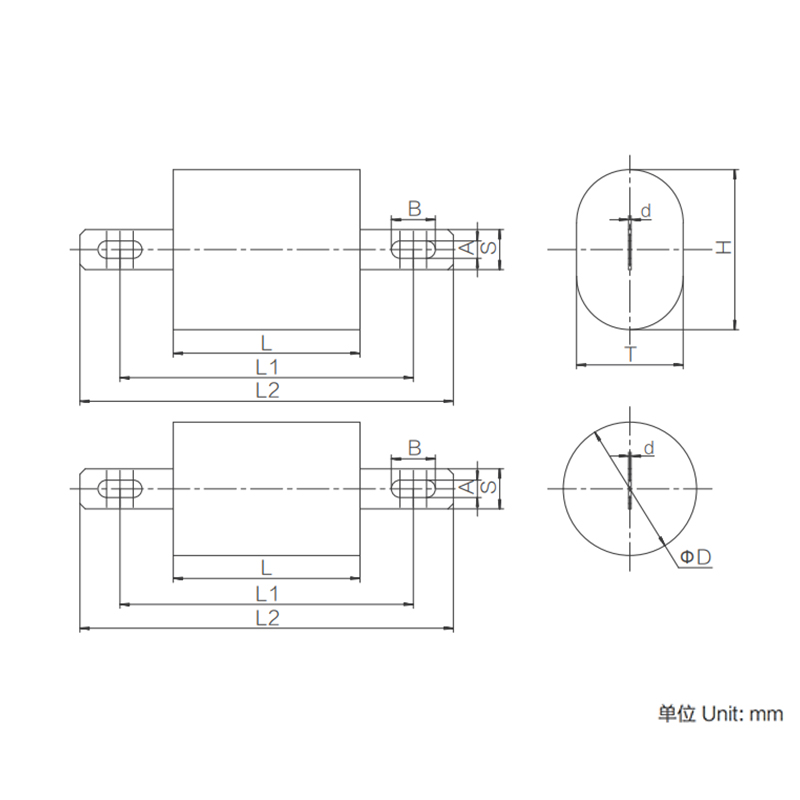

Dimensioni (millimetro)

	CN (μF)	Forma piatta			Forma cilinDrica		d (mm	lS nH)	dV/dt (V/μs)	VES @100kHz (mΩ)	Io massimo (UN)	nota
		Forma piatta			Forma cilinDrica
		H (mm)	T (mm)	l (mm	D (mm)	L (mm)
		H (mm)	T (mm)	l (mm	D (mm)	L (mm)
630 V CC (420 V CA)	1	23.3	15.5	39	18	39	1	20	600	4.5	9.5
	1.5	27.3	19.5	39	21.5	39	1.2	20	600	4.3	12
	2.2	31.9	24	39	25.5	39	1.2	22	600	4	14
	3.3	38.4	29	39	31	39	1.2	24	600	4	14/20
	1	21.8	15.5	44	17	44	1	21	475	5	10
	1.5	25.9	18	44	20.5	44	1.2	21	475	4.5	12
	2.2	30.3	22.5	44	24	44	1.2	23	475	4	14/15
	3.3	36.5	27	44	29	44	1.2	25	475	4	14/18
	3.3	31.9	24	54	26	54	1.2	26	350	4	14/15
	4.7	37.9	28.5	54	30.5	54	1.2	28	350	3.5	14/19
	6.8	44.5	33.5	54	36	54	1.2	31	350	3.5	14/25
	3.3	30.4	22.5	58	24.5	58	1.2	27	300	4.5	14/15
	4.7	35.9	26.5	58	29	58	1.2	29	300	3.8	14/18
	6.8	42.4	31.5	58	34	58	1.2	31	300	3.5	14/23
	10	49.9	39	58	41	58	1.2	34	300	3.5	28/14
850 V CC (450 V CA)	0.47	20.1	12.5	34	17	34	1	17	900	5.5	7.8
	0.68	22.7	15	34	20	34	1	18	900	4.5	9.9
	1	26.6	19	34	23.5	34	1.2	19	900	4	12.9
	0.47	17.5	11.5	39	15.5	39	1.2	19	750	6	7.5
	0.68	21.2	13.5	39	18	39	1.2	19	750	5	8.9
	1	24.6	17	39	21.5	39	1.2	20	750	4.5	11.5
	1.5	28.6	21	39	26	39	1.2	22	7S0	4	14
	2.2	34.3	25	39	30.5	39	1.2	24	750	4	14/20
	0.68	20.1	12.5	44	17	44	1	21	600	5.5	9.5
	1	23.1	15.5	44	20	44	1	22	600	4.5	11.5
	1.5	27.1	19.5	44	24	44	1.2	22	600	4	14
	2.2	32.2	23	44	28.5	44	1.2	24	600	4	14/18
	22	28.1	20.5	54	25.5	54	1.2	26	460	4.5	14
	3.3	34.3	25	54	30.5	54	1.2	28	460	4	14/19
	4.7	40.3	29.5	54	36	54	1.2	31	460	4	14/24
	2.2	27.1	19.5	58	24	58	1.2	27	375	4.3	14
	3.3	32.7	2B.5	58	29	58	1.2	29	375	4	14/17
	4.7	38.3	27.5	58	34	5S	1.2	31	375	4	14/21
	6.8	44.8	34	58	40.5	58	1.2	34	375	4	26/14
1000 V CC (500 V CA)	0.47	20.1	12.5	39	17	39	1	19	850	5.5	8.8
	0.68	22.6	15	39	20	39	1	20	850	4.5	11.1
	1	26.6	19	39	23.5	39	1.2	21	850	4	14
	1.5	31.8	22.5	39	28	39	1.2	23	850	4	14/18
	0.47	18.6	11	44	16	44	1	21	780	6	92
	0.68	212	13.5	44	18.5	44	1	21	780	5	10.1
	1	24.6	17	44	21.5	44	1.2	22	780	4	12.8
	1.5	29.8	20.5	44	26	44	1.2	23	780	4	14/16
	1.5	25.8	20.5	54	23	54	1.2	25	500	4.5	14
	2.2	31.2	22	54	27.5	54	1.2	27	500	4	14/16
	3.3	37.3	26.5	54	33	54	1.2	29	500	4	14/21
	L5	25.2	17.5	58	22	58	1.2	26	425	5	14
	2.2	29.7	20.5	58	26.5	58	1.2	28	425	4	14/15
	3.3	35.8	25	58	31.5	58	1.2	30	425	4	14/20
	4.7	41.3	30.5	58	37.5	58	1.2	32	425	4	14/22
1200 V CC (600 V CA)	0.33	21.4	13.5	39	16.5	39	1	19	1050	6.5	7.7
	0.47	24.3	16.5	39	19	39	1	19	1050	5	10.5
	0.68	27.8	20	39	22	39	1.2	20	1050	4.5	12.1
	1	33.24	24	39	26.5	39	1.2	22	1050	4	14/15
	0.33	19.2	13	44	15	44	0.8	21	1000	6.7	9
	0.47	22.8	15	44	17.5	44	1	21	1000	5.5	9.8
	0.68	26.4	18.5	44	20.5	44	1.2	21	1000	5	11.7
	1	31	21.5	44	24.5	44	1.2	22	1000	4.5	14
	1.5	37.5	26.5	44	29.5	44	1.2	25	1000	4	14/18
	1.5	33.4	24	54	26.5	54	1.2	27	700	4.5	14/15
	2.2	39.5	28.5	54	31.5	54	1.2	30	700	4	14/19
	3.3	48.1	34	54	38	54	1.2	32	700	4	14/22
	1.5	31.4	22	58	24.5	58	1.2	28	600	4	14
	2.2	37	26	58	29	58	1.2	29	600	4	14/18
	3.3	44.6	32	58	35	58	1.2	32	600	4	14/21
1600 V CC (650 V CA)	0.22	22.1	14.5	39	19	39	1	20	1650	7.6	9.5
	0.33	25.7	18	39	23	39	1.2	20	1650	52	12.4
	0.47	30.2	21	39	27	39	1.2	22	1650	4.5	14
	0.68	36.4	25.5	39	31.5	39	1.2	24	1650	4	14/17
	0.22	20.7	13	44	17.5	44	1	21	1400	9.5	8.6
	0.33	24.2	16.5	44	21	44	1.2	21	1400	6.5	11
	0.47	27.7	20	44	24.5	44	1.2	22	1400	5	13.2
	0.68	32.8	23.5	44	29	44	1.2	24	1400	4.5	14/16
	1	43.1	24.5	44	34.5	44	1.2	27	1400	4	14/18
	1.5	49.3	31.5	44	42	44	1.2	31	1400	4	14/21
	1	33.7	24.5	54	30	54	1.2	28	1000	4.5	14/16
	1.5	41.3	29	54	36	54	1.2	31	1000	4	14/20
	2.2	48.9	35	54	43	54	1.2	3S	1000	4	14/22
	1	32.2	23	58	28.5	58	1.2	30	780	5	14/16
	1.5	41	25.5	58	34.5	58	1.2	31	780	4.2	14/19
	2.2	49.1	30.5	58	41	58	1.2	35	780	4	14/22
2000 V CC (700 V CA)	0.047	15.1	9	34	12	34	0.8	17	2100	22.5	5.1
	0.068	16.6	10.5	34	14	34	0.8	17	2100	16	6.7
	0.1	20.2	12.5	34	16	34	1	17	2100	11.1	8.4
	0.15	23.2	15.5	34	19	34	1	18	2100	7.6	10.1
	0.22	26.7	19	34	22.5	34	1.2	19	2100	5.5	11
	0.068	15.6	9.5	39	13	39	0.5	19	1850	20.6	5.8
	0.1	17.6	11.5	39	15	39	0.8	19	1850	14.3	6.8
	0.15	21.1	13.5	39	17.2	39	1	19	1850	9.8	8.5
	0.22	24.6	17	39	20.2	39	1.2	19	1850	6.8	10.7
	0.33	28.6	21	39	24.5	39	1.2	21	1850	4.6	14
	0.47	33.7	24.5	39	28.5	39	1.2	23	1850	4	14
	0.1	16.6	10.5	44	14	44	1	21	1650	18	6.4
	0.15	20.2	12.5	44	16	44	1	20	1650	12.3	8.9
	0.22	22.7	15	44	19	44	1	21	1650	8.5	10.1
	0.33	26.7	19	44	22.5	44	1.2	22	1650	5.8	13
	0.47	31.7	22.5	44	26	44	1.2	23	1650	4.1	14
	0.68	38.3	26	44	31.5	44	1.2	26	1650	4	14
	0.68	32.3	23	54	27	54	1.2	27	1200	4.5	14
	1	38.3	27.5	S4	32	54	1.2	29	1200	4.3	14
	0.68	30.7	21.5	58	27	58	1.2	28	850	5	14
	1	38.4	24.5	58	32.5	58	1.2	30	850	4.5	14
	1.5	45.5	30	58	39	58	1.2	34	850	4	14
2500 V CC (725 V CA)	0.047	17.6	11.5	34	15.5	34	1	17	2600	18.3	5.3
	0.068	20.6	13	34	17.5	34	1	18	2600	13	7
	0.1	23.6	16	34	20.5	34	1.2	18	2600	9	8.6
	0.15	27.6	20	34	24.5	34	1.2	20	2600	6.1	10.5
	0.1	21.7	14	39	19	39	1	120	2100	11.7	7.1
	0.15	25.2	17.5	39	22.5	39	1.2	20	2100	8	7.5
	0.22	30.2	21	39	26.5	39	1.2	22	2100	5.6	11
	0.33	36.2	25.5	39	32	39	1.2	25	2100	4	14
	0.47	42.4	30	39	37.5	39	1.2	28	2100	4	14
	0.1	20.6	13	44	17.5	44	1	21	1950	14.9	6.8
	0.15	23.6	16	44	20.5	44	1.2	21	1950	10.1	9.2
	0.22	27.1	19.5	44	24.5	44	1.2	22	1950	7	10.4
	0.33	32.8	23.5	44	29.5	44	1.2	25	1950	4.8	14
	0.47	28.8	28	44	34.5	44	1.2	27	1950	4	14
	0.68	46.7	33	44	41	44	1.2	31	1950	4	14
	0.33	28.2	20.5	54	25.5	54	1.2	27	1450	6.9	11.7
	0.47	33.3	24	54	29.5	54	1.2	28	145	4.9	14
	0.68	39.3	28.5	54	35	54	1.2	31	1450	4	14
	0.33	27.1	19.5	58	24	58	1.2	27	925	8.5	10.6
	0.47	31.7	22.5	58	28.5	58	1.2	29	925	6	13.2
	0.68	37.6	27	58	33.5	58	1.2	31	925	4.2	14
	1	46	32	58	40	58	1.2	34	925	4	14
3000 V CC (750 V CA)	0.047	19.6	12	39	16.5	39	1	19	2500	20.8	4.5
	0.068	22.1	14.5	39	19	39	1	20	2500	14.7	6
	0.1	25.2	17.5	39	22.5	39	1.2	20	2500	10.2	7.5
	0.15	30.2	21	39	26.5	39	1.2	22	2500	7	9.3
	0.22	35.8	25	39	31.5	39	1.2	24	2500	4.9	12.3
	0.047	18.1	10.5	44	15.5	44	1	20	2100	26.7	5.1
	0.068	20.7	13	44	17.5	44	1	21	2100	18.8	6.3
	0.1	23.6	16	44	20.5	44	1.2	21	2100	13.1	7.9
	0.15	27.1	19.5	44	24.5	44	1.2	22	2100	8.9	10.2
	0.22	32.8	23.5	44	29	44	1.2	24	2100	6.1	13.2
	0.22	28.2	20.5	54	25	54	1.2	26	1650	9	11
	0.33	33.7	24.5	54	30	54	1.2	28	1650	6.1	14
	0.47	40.4	28	54	35	54	1.2	31	1650	4.4	14
	0.22	26.6	19	58	24	58	1.2	27	1275	11.1	11
	0.33	32.3	23	58	28.5	58	1.2	29	1275	7.5	14
	0.47	37.8	27	58	33.5	58	1.2	31	1275	5.4	14
